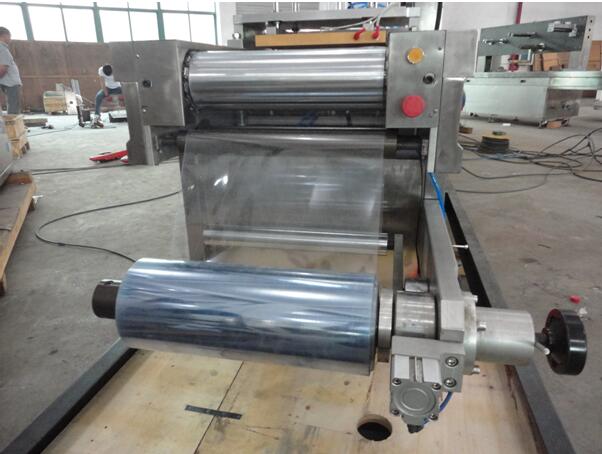

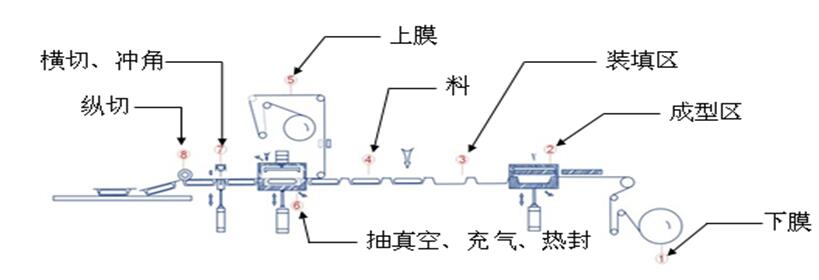

1.设备前端（下）（下膜架）

设备操作之前，需取一卷下膜安装在下膜架上，打开下膜，将下膜安装在链夹之间的

滚筒上，用手点动开关使膜慢慢步进，步进到成型区域后停止点动。

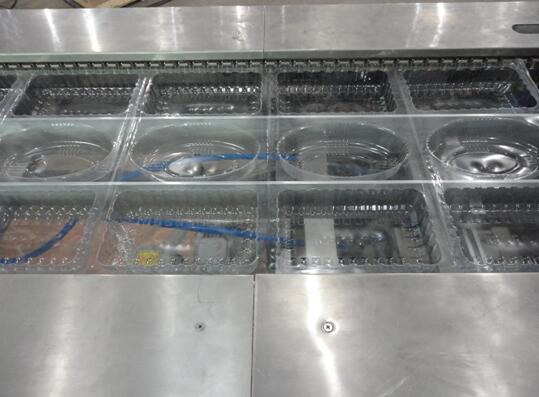

2.设备前端（上）（成型区域）

由成型模具和上加热模具组成，使下膜成型成所设定形状。



3.设备中部（放料区域） 需将包装物料放入装填区。可根据有规则物料设置自动加料装置尽最大可能节省人工，在小龙虾物料拜访整齐后，我们添加全自动灌装系统，分别灌装汤、油保证汤料和油料的误差500克正负2%。

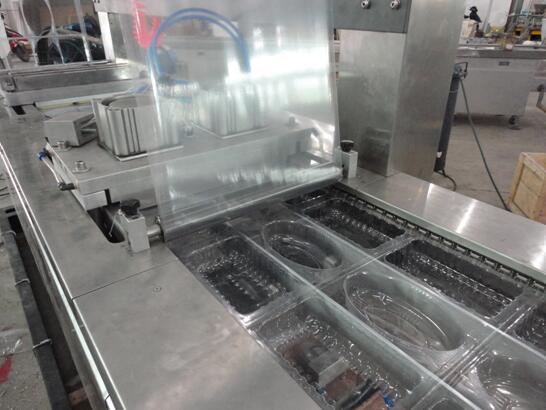

4.设备中部（封口和真空区域）



由封口模具和上加热模具组成，设备通过步进到达封口真空区域，下膜模具通过气缸上

升、压紧上加热模具，再通过真空管路进行抽真空，最后完成封口。

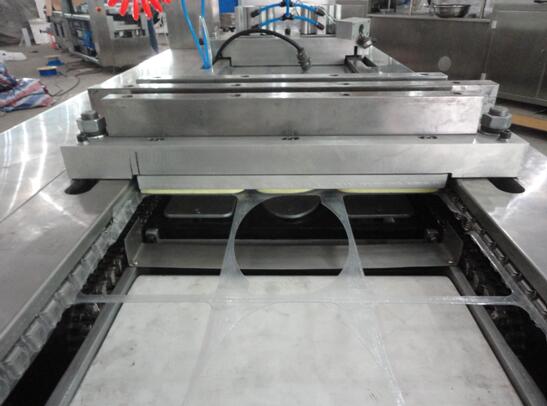

5.设备尾部（冲切部分）

回收切割左右采用飞轮，横切采用汽缸+刀片，不用冲切。

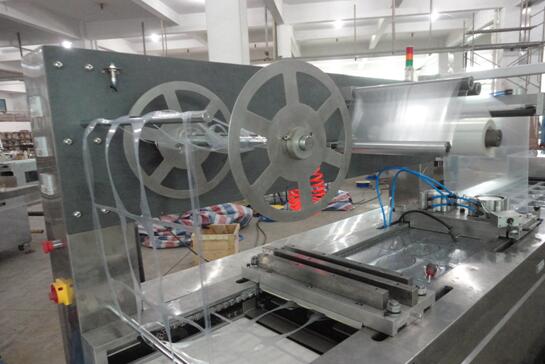

6.设备尾部（废料回收架） 进行冲切完后的废料回收。

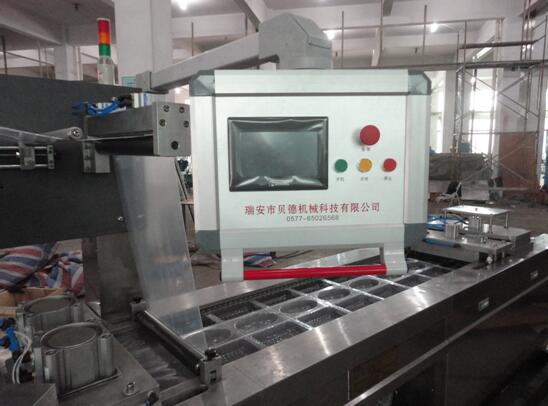

7.设备上端（控制面板及上膜架）

整机由PLC控制面板进行具体参数设定、停止运行等操作。



上膜架：取一卷上膜安装在上膜架上，通过滑竿将上膜放入封口区域。
